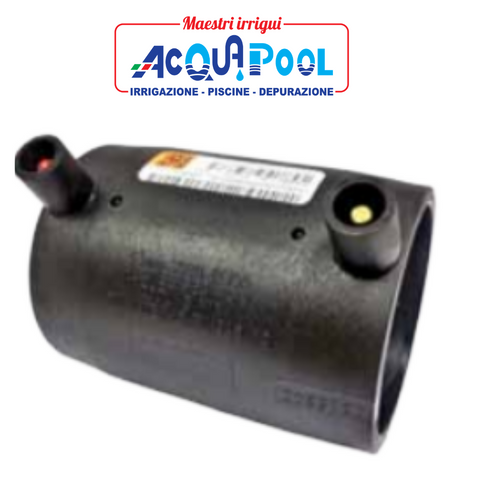

MANICOTTO ELETTROSALDABILE PE100 PN16 GAS 10 BAR
Seguito al grande sviluppo del sistema elettrofusione per condotte in polietilene le società britanniche per la distribuzione di gas e acqua fecero richiesta alle industrie specializzate di progettare e produrre un sistema automatico più rapido e sicuro che riducesse l’intervento dell’operatore per limitare costi ed eventuali errori nei procedimenti di saldatura. La Fusion rispose con il sistema automatico di riconoscimento dei raccordi chiamato e brevettato Fusamatic®che in futuro divenne il programma di accessori e raccordi per saldature polietilene preferito da molte altre societa in tutto il mondo. Tra le principali società acquirenti della licenza di produzione Fusamatic® ricordiamo: Sekisui (Giappone), Mitsui (Giappone), Mitsubishi (Giappone), Plasson (Israele), Central Plastic (U.S.A.), Wavin (Inghilterra) e Petrohemija (Yugoslavia). Ogni raccordo Fusamatic® contiene le proprie informazioni sulla saldatura in forma di resistore collocato all’interno dello spinotto di collegamento con la saldatrice. Quando un raccordo Fusamatic® viene collegato alla propria saldatrice Fusamatic®, automaticamente vengono trasmessi tutti i dati relativi alla saldatura quali, tipo di raccordo, diametro, tempo di fusione, ecc., permettendo cosi risparmio di tempo, sicurezza e velocita nella trasmissione dei dati, e ridotti interventi correttivi da parte dell’operatore.
1) Fusamatic® Pin Il primo sistema di riconoscimento automatico dei dati di saldatura inventato da Fusion, che trasmette alla saldatrice SBOX MAX e alle due precedenti versioni QBOX o Standard “A”, informazioni fondamentali come tempo di saldatura, voltaggio, diametro raccordo e SDR del raccordo; l’operatore dovrà solo digitare il tasto “start”. 3) Parametri di saldatura raccordo Ogni raccordo riporta stampati in modo indelebile tutti i parametri di saldatura indispensabili per un corretto lavoro senza rischiare di perdere in cantiere eventuali accessori esterni dal raccordo stesso. 2) Indicatore di Fusione Indicatori di saldatura che fuoriescono dal raccordo indicando che durante la saldatura si è veri4cata la giusta pressione prodotta dalla fusione del materiale plastico. 4) Lotto di produzione Il raccordo riporta inoltre, sempre stampato, il proprio numero di lotto di produzione per una più completa e sicura rintracciabilità delle specifiche di produzione. 5) Codice a barre e QR Code Ogni raccordo, nel più completo rispetto delle normative, riporta un codice barre adesivo con i parametri di saldatura a e produzione del raccordo, necessario soprattutto per tutte le saldatrici con scanner o penna ottica. L’apporto del QR code permette di conoscere le caratteristiche del prodotto da installare facilitando le operazioni in cantiere.
Spirale Ogni raccordo Fusamatic è prodotto con le spire di rame ricoperte di polietilene in fase di stampaggio; evitando così una maggiore corrosione del metallo e garantendo una maggiore protezione della spirale che potrebbe staccarsi e provocare un corto circuito durante l’inserimento del tubo
Arresto tubo Per una maggiore sicurezza della saldatura, ogni raccordo è prodotto con un punto di arresto inserimento del tubo, per garantire una maggiore precisione di saldatura.
